lab 22. (L2TP Tunnel) MTCRE

layer 2 tunneling protocol (l2tp) merupakan sebuah metode vpn yang menggunakan protocol udp 1701 untuk berkomunikasi. Protocol ini merupakan pengembangan dari PPTP dan L2F. biasanya untk keamanan yang lebih baik L2TP digabung dengan ip sec. namun disini saya tidak akan membahasi itu, kali ini kita hanya akan membahas konfiguarsi dasar dari L2TP.

Untuk konfugrasinya masih menggunakan topologi dibawah ini

Bisa dilihat yang menjadi server adalah mikrotik 3. dan clientnya mikrotik 2.
Untuk pertama-tama yang harus kita lakukan adalah membuat konfgiurasi l2tp server,
berikut konfigurasinya.

aktifkan fitur l2tp di interfaces>l2tp server.
lalu masuk ke secrets dan konfigurasikan name= terserah, password=terserah, service=l2tp local address=ip yang diberikan kepada server untuk interfaces l2tp, remote address= ip yang diberikan kepada client untuk interfaces l2tp. lalu apply ok

lalu cek jika muncul tanda DR itu berarti konfigurasi telah terhubung

lalu konfigurasi roting dengan interfaces l2tp. dst. address= ip network client router 2, interfaces= 30.30.30.1 (ip l2tp server)/ interfaces= l2tp

sekarang kita menuju ke bagian si client
lalu masuk ke tab interfaces klik add (+) dan pilih l2tp client

lalu pilih tab dial out dan isikan connecto= ip publik dari router l2tp server, nama= sama dengan l2tp server tadi, password= sama dengan l2tp server

jika konfigurasi kita benar maka akan muncul tanda R

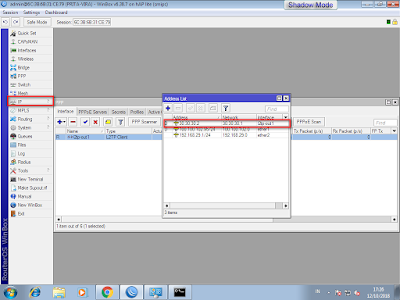

jika sudah cek di ip address apakah kita sudah mendapatkan ip dari l2tp server

lalu buat routing agar client dari mikrotik 2,3 dapat terhubung dengan cara masuk ke tab ip>routes > klik add(+) lalu isikan dst= network dari client mikrotik 3 interfaces nya kita bisa pilih l2tp yang kita buat tadi.
