Per Vlan Spanning Tree Protocol

Telah dijelaskan sebelumnya bahwa switch cisco akan memilih satu switch sebagai root bridge , selain itu setiap vlan juga akan memilih port yang akan diblokir.

Untuk membuktikannya mari kita konfigurasi menggunakan topologi berikut.

Untuk membuktikan bahwa vlan juga mengatur tentang port yang akan diblokir, pertama yang harus dilakukan adalah mengkonfigurasi vlan di masing-masing switch seperti berikut ini.

Jika sudah mengatur vlan di masing-masing switch lalu kita lihat dulu status dari switch yang mempunyai port yang mati dengan yang tidak mempunya port yang mati.

Terlihat bahwa yang atas terdapat port mati dengan tanda bukan root bridge, lalu kali ini saya akan mencoba membuat yang sebelumnya bukan root bridge menjadi root bridge, seperti berikut ini.

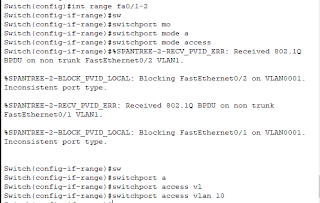

Terlihat bahwa saya telah merubah priority dari interface vlan 10, sekarang langkah selanjutnya adalah memasukkan semua port ke vlan 10, seperti berikut ini.

Untuk ini lakukan di semua switch, sedangkan priority tadi hanya di switch yang memiliki port mati, jika sudah lihat topologi kembali.

Terlihat bahwa posisi port yang mati telah berpindah, tandanya konfigurasi kita untuk memindahkan status port dengan vlan telah berhasil.
